A centrifugális kipufogóventilátorok szállítójaként kiemelten fontos az újonnan telepített ventilátoraink nagy teljesítményének biztosítása. Nemcsak vásárlóink elégedettségét garantálja, hanem termékeink minőségét is tükrözi. Ebben a blogban megosztok néhány hatékony módszert egy újonnan telepített centrifugális kipufogóventilátor teljesítményének tesztelésére.
1. Tesztelőkészületek
A tényleges teljesítménytesztek megkezdése előtt több előkészítő lépésre van szükség. Először szemrevételezéssel ellenőrizze a ventilátort. Ellenőrizze, hogy nincs-e látható sérülés a házon, a járókeréken vagy a motoron. Győződjön meg arról, hogy minden csavar és rögzítőelem megfelelően meg van húzva, hogy elkerülje a működés közbeni vibrációt. Vizsgálja meg az elektromos csatlakozásokat is, hogy megbizonyosodjon arról, hogy biztonságosak, és nincs-e jele meglazult vezetékeknek vagy kopott szigetelésnek.
Ezután ellenőrizze a ventilátor felszerelését. Jól szellőző helyre kell felszerelni, körülötte elegendő szabad térrel. A bemeneti és kimeneti csatornákat megfelelően, szivárgás nélkül kell csatlakoztatni. Bármilyen eltolódás vagy nem megfelelő csatornarendszer jelentősen befolyásolhatja a fúvó teljesítményét.
2. Légáramlás mérése
A centrifugális kipufogófúvók egyik legfontosabb teljesítménymutatója a légáramlási sebesség. A légáramlás mérésének többféle módja van.
Anemométer módszer
Az anemométer egy általános eszköz a levegő sebességének mérésére. A légáramlás méréséhez helyezze a szélmérőt a ventilátor kimenetéhez. Végezzen többszörös mérést a kimeneti terület különböző pontjain, hogy megkapja az átlagos sebességet. Ezután számítsa ki a kimenet keresztmetszeti területét. A légáramlási sebesség (Q) a következő képlettel számítható ki: (Q = A\xV), ahol (A) a kimenet keresztmetszete és (V) az átlagos levegősebesség.
Például, ha a kimenet keresztmetszete (0,5 m^{2}) és a szélmérő által mért átlagos légsebesség (10 m/s), akkor a légáramlási sebesség (Q=0,5\x10 = 5m^{3}/s).
Pitot-cső módszer
A pitot-cső a légáramlás pontosabb mérésére is használható, különösen ipari környezetben. A Pitot-cső a levegő össznyomását és statikus nyomását méri. A statikus nyomást a teljes nyomásból kivonva megkapjuk a dinamikus nyomást. A Bernoulli-egyenlet segítségével a dinamikus nyomásból kiszámítható a légsebesség. A légsebesség ismeretében a légáramlás sebessége ugyanúgy meghatározható, mint az anemométeres módszerrel.
3. Nyomásvizsgálat
A centrifugális kipufogóventilátor által generált nyomás egy másik fontos teljesítményparaméter. Kétféle nyomást kell figyelembe venni: a statikus nyomást és a teljes nyomást.
Statikus nyomásmérés
A statikus nyomás mérésére manométer használható. Csatlakoztassa a manométert a ventilátor házán vagy a csővezetéken található nyomáscsaphoz. A statikus nyomás az a nyomás, amelyet a levegő a sebességének figyelembevétele nélkül fejt ki. Fontos a légcsatornákban és a kipufogórendszer egyéb alkatrészeiben fennálló ellenállás leküzdéséhez.
Teljes nyomásmérés
A teljes nyomás a statikus nyomás és a dinamikus nyomás összege. A teljes nyomás mérésére pitot csövet lehet használni. A pitot csövet behelyezik a légáramba, és megmérik a teljes nyomás és a statikus nyomás közötti nyomáskülönbséget. Ez jelzi a fúvó azon képességét, hogy az ellenállással szemben képes-e mozgatni a levegőt és fenntartani egy bizonyos sebességet.
4. Energiafogyasztási teszt
A ventilátor energiafogyasztása fontos tényező, mivel közvetlenül összefügg az üzemeltetési költségekkel. Használjon teljesítménymérőt a ventilátor által működés közben fogyasztott elektromos teljesítmény mérésére. Hasonlítsa össze a mért teljesítményfelvételt a gyártó által megadott névleges teljesítménnyel. A névleges teljesítménytől való jelentős eltérés jelezheti a ventilátor problémáját, például nem hatékony motort vagy túlzott mechanikai ellenállást.
5. Zaj- és rezgésvizsgálat
A túlzott zaj és vibráció a nem megfelelő telepítés vagy a ventilátor mechanikai problémáinak jele lehet.
Zajmérés
Használjon zajszintmérőt a ventilátor által keltett zajszint mérésére. A mérést a ventilátortól meghatározott távolságban kell elvégezni, általában 1 méterrel távolabb. Hasonlítsa össze a mért zajszintet a gyártó specifikációival. A magas zajszintet a kiegyensúlyozatlan járókerekek, a laza alkatrészek vagy a nem megfelelő beállítás okozhatja.
Rezgésmérés
Rezgésérzékelők használhatók a ventilátor rezgésének mérésére. A túlzott vibráció az alkatrészek idő előtti kopásához és elhasználódásához vezethet, és idővel akár a ventilátor károsodását is okozhatja. Figyelje a különböző irányú rezgésszinteket (axiális, radiális és érintőleges), és hasonlítsa össze az elfogadható határértékekkel.
6. Teljesítménygörbe ellenőrzése
Minden centrifugális kipufogóventilátor rendelkezik a gyártó által megadott teljesítménygörbével. Ez a görbe a légáramlási sebesség, a nyomás és az energiafogyasztás közötti kapcsolatot mutatja a különböző működési pontokon. A fenti vizsgálatok elvégzése után ábrázolja a mért adatokat a teljesítménygörbén. Ha a mért pontok jelentősen eltérnek a görbétől, az azt jelezheti, hogy a ventilátor nem a várt módon működik.
7. Hosszú távú teljesítményfigyelés
A kezdeti teljesítménytesztek mellett fontos a fúvó hosszú távú teljesítményének figyelemmel kísérése is. Ez megtehető a fenti tesztek meghatározott időközönkénti, például havi vagy negyedéves rendszeres megismétlésével. A hosszú távú teljesítményfigyelés segíthet észlelni a ventilátor teljesítményének fokozatos romlását, és lehetővé teszi az időben történő karbantartást vagy cserét.
Következtetés
Az újonnan telepített centrifugális kipufogóventilátor teljesítményének tesztelése egy átfogó folyamat, amely több szempontot is magában foglal, beleértve a légáramlás mérését, a nyomásvizsgálatot, az energiafogyasztás elemzését, a zaj- és rezgésfigyelést, valamint a teljesítménygörbe ellenőrzését. Ezen vizsgálati módszerek betartásával biztosíthatjuk, hogy a fúvó optimális szinten működjön, és megfeleljen a vevői igényeknek.

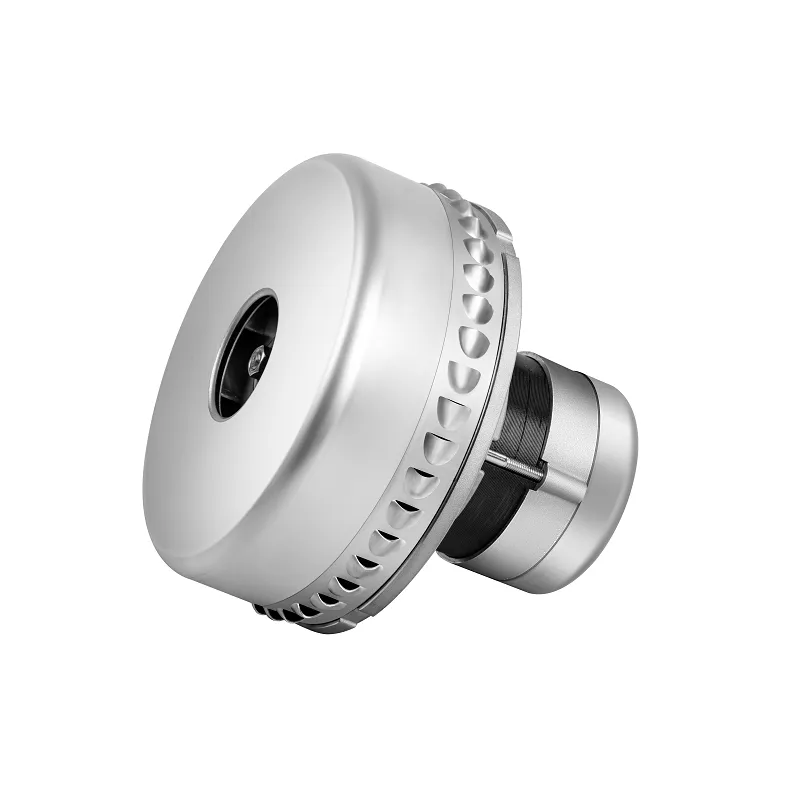

Ha érdekli a mi48V nagynyomású BLDC ventilátor,230V nagynyomású kefe nélküli fúvóvagy1000 W nagynyomású BLDC ventilátor, vagy bármilyen kérdése van centrifugális kipufogóventilátorainkkal kapcsolatban, további információért és beszerzési tárgyalásokért forduljon hozzánk bizalommal.
Hivatkozások
- ASHRAE kézikönyv – HVAC rendszerek és berendezések. Amerikai Fűtő-, Hűtő- és Légkondicionáló Mérnökök Társasága.
- Áramlástani tankönyvek a légáramlás- és nyomásszámításokkal kapcsolatos alapelvekhez.
- Gyártói kézikönyvek centrifugális kipufogóventilátorokhoz.
